Reduktor - modyfikacja
Powiększenie zdjęcia kliknięciem. Informacje na temat projektu na dole strony.
 Układ napędowy przed modyfikacją |  Układ napędowy po modyfikacji |  Układ napędowy po modyfikacji |  Wybrane obliczenia |  Wybrane obliczenia |
|---|---|---|---|---|

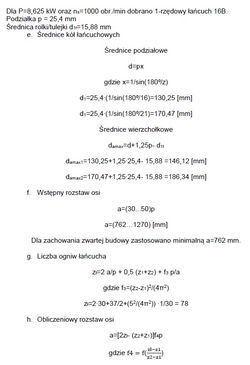

 Wybrane obliczenia |
Reduktor - modyfikacja
Zadaniem była modyfikacja istniejącego układu napędowego. Jako wyjściowy przyjęto projekt reduktora z powyższej strony. W ramach przygotowania dobrano i dorysowano sprzęgło elastycznie skrętne oraz przenośnik taśmowy będący odbiornikiem mocy. W następnym kroku zastąpiono przekładnię pasową przez uprzednio obliczoną przekładnię łańcuchową. Następnie przeprowadzono pozostałe niezbędne obliczenia.
Treść zadania: "Obciążenie przenośnika taśmowego wzrosło o 15% w stosunku do zakładanego. Zmodyfikować układ napędowy w ten sposób, by prędkość obrotowa urządzenia pozostała bez zmian, a moment obrotowy na wale odbiorczym wzrósł o 15%."
Zakres projektu obejmował:
-
krótka charakterystyka układu napędowego i maszyny roboczej
-
dobór parametrów silnika i wymaganych przełożeń
-
przedstawienie pięciu wariantów nowych rozwiązań oraz wybór i opracowanie jednego z nich
-
obliczenia przekładni łańcuchowej
-
dobór sprzęgła
-
obliczenia połączenia wspustowego
-
rysunek złożeniowy układu przed modyfikacją
-
rysunek złożeniowy układu po modyfikacji
